Anclaje metálico antigiro hexagonal Dnbolt DT

Anclaje metálico camisa con cono expansor antigiro y tornillo hexagonal

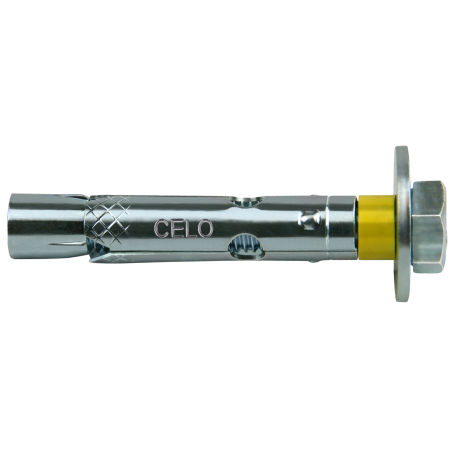

Anclaje metálico con cono expansor antigiro y tornillo hexagonal
Product overview
El anclaje metálico con camisa expansora y tornillo hexagonal DT es adecuado para fijaciones pasantes en cargas medias. Anclaje homologado CE para hormigón no fisurado. Cono con aletas antigiro para facilitar una rápida y segura expansión y camisa con protuberancias antigiro para evitar la rotación en el agujero. Además, la camisa ha sido fabricada con chaflán progresivo para facilitar la expansión del cono.
Download documents
List of references
Filters
Diámetro del agujero (mm)
10
12
Close
Profundidad de agujero (mm)
55
65
Close
Profundidad efectiva de anclaje (mm)
37
43
30
45
Close
Longitud del anclaje [mm]
60
100
70
Close
Espesor (mm)
10
40
Close
Packaging type
Caja
Bolsa
Close
Reference
91060DT
912100DT
9X12100DT
12100DT
1270DT
1080DT
9845DT50
9860DT30
91060DT20
91080DT15
Diámetro [mm]
10
12
12
12
12
10
8
8
10
10
Longitud (mm)
60
100
100
100
70
80
45
60
60
80
Diámetro del agujero (mm)
10
12
12
-
-
-
-
-
-
-
Profundidad de agujero (mm)
55
65
65
-
-
-
-
-
-
-
Profundidad efectiva de anclaje (mm)
37
43
43
43
43
37
30
45
37
37
Longitud del anclaje [mm]
60
100
100
70
70
-
-
-
-
-
Espesor (mm)
10
40
40
-
-
-
-
-
-
-
Packaging units
100
50
50
4
4
4
50
30
20
15
Packaging type
Caja
Caja
Caja
Bolsa
Bolsa
Bolsa
Caja
Caja
Caja
Caja
Applications
  • Perfiles metálicos
  • Guardarrail
  • Farolas
  • Pasamanos
  • Consolas
  • Bandejas
Further specifications

Key features:

  • Camisa especial construcción
  • Camisa con chaflán
Base materials
eta
Suitable materials with approvals
Hormigón
Hormigón
Other suitable materials
Piedra natural densa
Piedra natural densa
Ladrillo macizo
Ladrillo macizo
How to install
Step 1
Step 2
Step 3
Step 4
